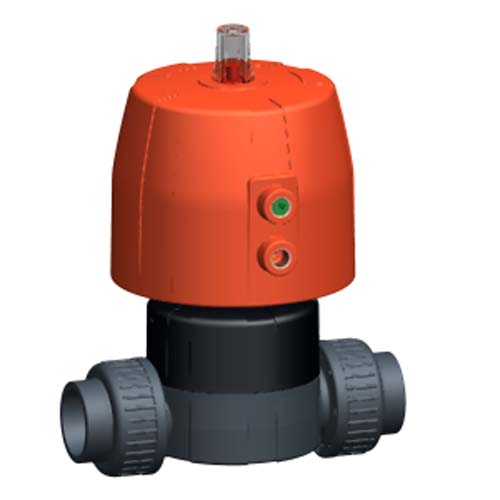

Пневматический мембранный клапан DIASTAR 16

Cамый сильный oт +GF+.

Так как клапаны данного типа имеют наибольшую силу закрытия, это обеспечивает контроль в трубопроводах с высоким давлением, до 10 бар на обеих сторонах. DIASTAR 025 имеет встроенный интерфейс подключения аксессуаров и легкую систему интеграции. Доступные режимы работы: нормально закрытый (FC), нормально открытый (FO) и двойного действия (DA).

Нормально закрытый (FC)
В выключенном состоянии клапан закрывается под действием пружины. Когда подается давление (нижнее соединение), клапан открывается. Когда давление пропадает, клапан закрывается под действием пружины.

Нормально открытый (FO)
В выключенном состоянии клапан открывается под действием пружины. Когда подается давление (нижнее соединение), клапан закрывается. Когда давление пропадает, клапан открывается под действием пружины.

Двойного действия (DA)
Клапан не имеет определенной основной позиции. Клапан открывается и закрывается при подаче давления на соответствующий выход ( верхний выход для закрытия, нижний для открытия).

Размеры: d20DN15 до d160DN150

Соединение: муфты, раструбы, спиготы, фланцы, спиготы под инфракрасную сварку
Стандарты: ISO, ANSI/ASTM, BS и JIS
Номинальное давление: до 10 bar
Управляющая среда: сжатый воздух (без масел)/ инертные, не агрессивные газы, макс. 40 °C
Максимальное давление: 6 bar для FC, 5 bar для FO и DA
Аксессуары: концевой выключатель, ручное управление, ограничитель хода, позиционер, информационная шина, саморегулирующийся концевой выключатель, клапан управления, кластер клапана с информационной шиной, интерфейс AS

Материалы: PVC-U, PVC-C, ABS, PP-H, PROGEF Natural, SYGEF Standard, SYGEF Plus
Уплотнение: EPDM, PTFE, FPM, NBR, CSM



Новые пневматические мембранные клапаны компании GF Piping Systems — это настоящий прорыв в области безопасности, эффективности и простоты.

Как и клапаны с ручным управлением, новый клапан DIASTAR также имеет центральную накидную гайку. Это соединение является коррозионно-стойким, устойчивым к воздействию температуры и выдерживает давление до 16 бар.

Удвоенная скорость потока позволяет значительно снизить потребление энергии. При этом характеристики потока имеют высокую степень линейности и обеспечивают оптимальное управление.

Такие компоненты, как поворотные пневмосоединения и комплекты предварительно натянутых пружин, значительно облегчают установку и техобслуживание. Устройство сопряжения обеспечивает простую интеграцию в средства автоматизации.

Области применения:

  • Химическая обработка
  • Медико-биологические науки
  • Микроэлектроника
  • Обработка воды
  • Производство продуктов питания
  • Измерение и управление
  • Установки с высоким содержанием вязких и сухих веществ

Преимущества:

  • коррозионная стойкость и высокое номинальное давление;
  • высокая эффективность, обеспечиваемая удвоенной скоростью потока, линейные характеристики клапана;
    линейные характеристики управления;
  • поворотное пневмосоединение;
  • большой выбор материалов для обеспечения наилучшей химической стойкости;
  • простое и безопасное техобслуживание;
  • простая интеграция с обширным диапазоном аксессуаров;
  • допустимость применения суспензий и абразивных материалов.

Функции:

  • саморегулирующаяся электрическая обратная связь;
  • ограничитель хода/ручное управление;
  • пилотные клапаны;
  • интерфейс системы автоматизации;
  • позиционер;
  • клапанный блок с взаимодействием по шине.
